| 項 目 |
仕 様 |
項 目 |
仕 様 |
| カメラ部 |
| 撮像デバイス |
1/4型インターライン転送方式CCD |
有効画素数 |
38万画素、768(H)×494(V) |
| 撮像面積 |
水平3.6 mm×垂直2.7 mm |
テレビ方式 |
NTSC方式準拠 |
| カラー撮像方式 |
単板色差順次方式 |
操作周波数 |
水平：15.734kHz、垂直：59.94Hz |
| 同期方式 |
外部同期(適合CCUより特殊同期信号、カメラ映像出力に多重) |
カメラ映像出力 |
カメラ：VB0.85 V(p-p)、75 Ω、BNC、ネジ端子 モニター：VBS1.0 V(p-p)､75 Ωピンジャック |
| 水平解像度 |
540TV本(標準)(中心部、レンズワイド端) S/N：50dB(AGC OFF) |
最低被写体照度 |
カラー(標準)：
2.3lx(50IRE(50%出力)、AGC ON)、
1.2lx(25IRE(25%出力)、AGC ON)、
白黒(標準)：
1.6lx(50IRE(50%出力)、AGC ON) |
| ホワイトバランス |
ATW(自動追尾)/マニュアル |
電子シャッター |
1/60(標準)、
1/100(50Hz照明フリッカーレス) |
| BLC(逆光補正) |
付(ON/OFF) |
輪郭補正 |
水平、垂直両効き |
| 白黒切換 |
OFF/自動 |
ケーブル長切換 |
S/M/L(水平位相) |
| レンズ部 |
| 焦点距離 |
2.8 mm～10.0 mm(約3.6倍) |
最大口径比 |
1：1.3 |
| 包括角度 |
f=2.8mmにて73°(H)×54°(V)
f=10.0mmにて20°(H)×15°(V) |
絞り範囲 |
F/1.3～F/360相当 |
| ハウジング部 |
| 防じん・防水性能 |
IP65準拠(JIS C 0920-2003)
防噴流形準拠(JIS C 0920-1993) |
許容風速 |
40 m/秒 |
| 接続ケーブル孔 |
×3(Φ8 ㎜に適合) |
サンシェード |
サンシェード付き、
前方向に30㎜(トライポッドベース上部取付時約20㎜)調整できフードとして使用可能 |
| 総合部 |
| 電源 |
DC15 V～DC21 V(適合CCUよりカメラ映像出力に多重)／DC12 V、ネジ式端子 |
消費電力 |
230 mA(CCU時)
300 mA(DC12 V時) |
| 周囲温度 |
： -10℃～+50℃(動作)､
0℃～+40℃(推奨) |
湿度 |
35 %～90 %RH(結露なきこと) |
| 外形寸法 |
幅116×高さ134×奥行319 ㎜ |
質量 |
1.8kg |
| 仕上げ |
アイボリー、マンセル4Y8/0.9近似、
日塗工C22-85B(2005年)近似 |

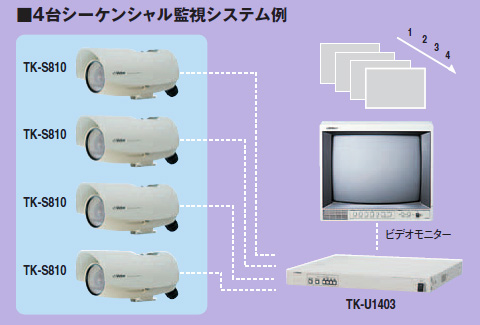

適合CCU(カメラコントロールユニット) |
TK-Uシリーズ、TK-Dシリーズ、
TK-Fシリーズ |
| 適合ウォールブラケット |
WB-3018 |
添付物 |
乾燥剤、ブラケット取付ネジ×2セット |
